維綸是聚乙烯醇縮醛纖維的商品名稱，也叫維尼綸縮寫，英文Vinylon或Vinalon。其性能接近棉花，有“合成棉花”之稱，是現有合成纖維中吸濕性最大的品種。純紡較少，多與其他纖維混紡或交織。
維綸在30年代由德國制成，但不耐熱水，主要用于外科手術縫線。1939年研究成功熱處理和縮醛化方法，才使其成為耐熱水性良好的纖維。生產維綸的原料易得，制造成本低廉，纖維強度良好，除用于衣料外，還有多種工業用途。但因其生產工業流程較長，纖維綜合性能不如滌綸、錦綸和腈綸，年產量較小，居合成纖維品種的第5位。

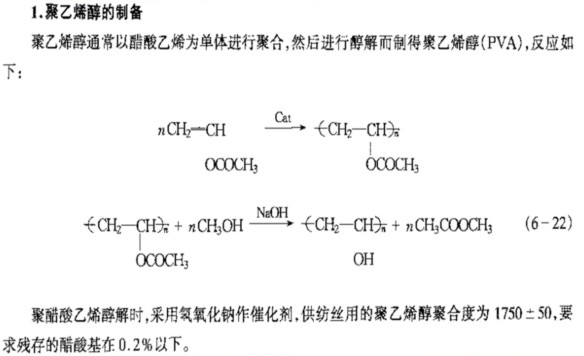

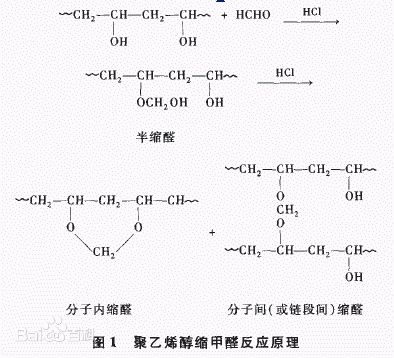

維綸的主要成分是聚乙烯醇，但乙烯醇不穩定，一般是以性能穩定的乙烯醇醋酸酯（即醋酸乙烯）為單體聚合，然后將生成的聚醋酸乙烯醇水解得到聚乙烯醇，紡絲后再用甲醛處理，在高分子鏈中引入六元環結構生成聚乙烯醇縮甲醛，增強其強度。才能得到耐熱水的維綸。
聚乙烯醇在分解之前，無明顯的熔融狀態，故采用溶液紡絲法，并且多采用用以水為溶劑的濕法紡絲，聚乙烯醇縮醛化纖維的制備過程包括紡絲液的制備，紡絲以及后整理

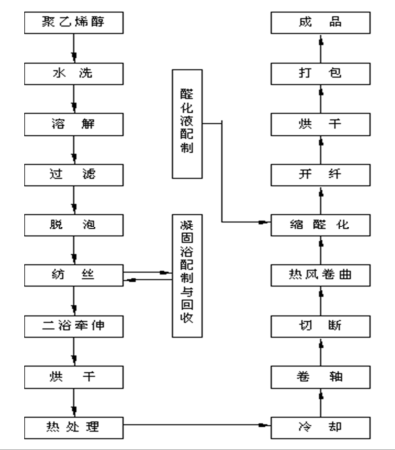

制備過程
紡絲液的制備：將經過水洗精制過的聚乙烯醇溶解在80~90℃的熱水中制成濃度為15%~16%的紡絲液。
紡絲：紡絲液從噴絲孔壓出后在凝固浴中凝固成纖維。凝固劑常用脫水能力較強的硫酸銨等電解質溶液。

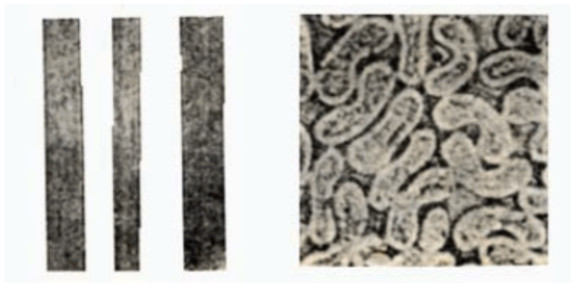

維綸的形態結構
縱向 平直，有1~2根溝槽，
截面 為腰子形，有明顯的皮芯層結構。
維綸的特點
1）吸濕性：較好（WK=5%），有良好的吸汗透濕性能。
2）保暖性：比棉好。與羊毛差不多，易作冬衣穿。
3）強度：耐磨性優于棉。但彈性較差。
4）染色性：較差，只能染深色。
5）耐酸堿性：化學穩定性好，在酸，堿，油等溶液中不發生質量變化。
6）耐熱水性不夠好，彈性較差，染色性較差。
鑒 別
不易點燃，近焰熔融收縮，燃燒時頂端有一點火焰，待纖維都融成膠狀火焰變大，有濃黑煙，散發苦香氣味，燃燒后剩下黑色小珠狀顆粒，可用手指壓碎。
維綸的染色工藝
維綸難以染深色，且染品色澤較暗，易出現“白芯”現象。維綸纖維的大分子上存在親水性基團羥基和疏水性基團縮醛基，所以對大多數染料都有不同程度的親和力。若染色時能對染料進行篩選，并采取多種染料同浴一步法或二浴法染色，既可克服白芯現象，還能染得深濃色澤。
以下就不同染料在維綸染色中的應用作簡要介紹。
① 選擇分子結構中磺酸基少而氨基多的直接染料。因為前者的水溶性大，直接性小，而后者恰恰相反。實踐證明，用直接染料染維綸，用量一般宜控制在1%（owf）左右，此時得色量較棉高。
② 還原染料色牢度較高，用于染維綸宜選用靛系結構的產品，一定程度上比蒽醌結構的陰丹士林上染率更理想。
其染色方法和染棉相似，但有幾點需注意：
氫氧化鈉用量要比染棉減少1/3；
染色溫度可適當偏高些，尤適宜采用甲法和特別法還原染色；
要延長染色時間30～40 min，確保透染；
染色后宜用1～2 g/L雙氧水進行氧化，但染物上帶堿性，如果雙氧水用量過多，氧化反應劇烈，則會過度氧化，導致維綸纖維泛黃，甚至還會使維綸的大分子鏈斷裂，纖維強力下降。
③ 硫化及硫化還原染料染維綸弊多利少。首先，由于染色時需加入硫化鈉，以致染浴堿性太強，若染色溫度較高，會造成成品手感發硬，色澤偏紅。若在染浴中加入2～3g/ L硫酸銨，則可緩和堿度，提高染著力，減少纖維損傷；添加非離子表面活性劑，如平平加O，還能防止色光偏紅。
其次，單用硫化染料不能染得深濃色澤。例如染黑色時，一定要拼混硫化還原黑CLN（應得元GLN），同時要減少1/2硫化鈉，還要在染浴中補充氨水（堿劑）和還原劑（最好是二氧化硫脲）。
實踐證明，這樣做比單獨用硫化鈉更佳。最后，硫化染料在維綸上不易被氧化，若要使其充分氧化，勢必要加醋酸和重鉻酸鈉或鉀，但會存在環保問題，因此，實際上以硫化染料染維綸已很少使用。
④ 活性染料染維綸色澤鮮艷度較好，但任何一種活性染料在維綸上的得色率都比棉低。這主要是因為維綸上能與活性染料反應的基團比棉少。為了進一步提高活性染料染粉紅、雪青、天藍等色澤的鮮艷度，可添加0.2%～0.3% 的增白劑VBL增艷。
⑤ 中性染料（1：2型金屬絡合染料）染維綸十分普遍。常用的國外染料有Lanasyn、Irgalan、Cibalan、Vialon、 Capracyl、Isolan等；國產的則有深黃GL、GRL，深棕BRL，灰2BL，紫BL，棗紅GRI，桃紅RL等。用中性染料染維綸，除熱耐洗牢度稍差外，日曬和其它色牢度均較理想。
始染時，宜在中性或弱堿性介質中進行，不易出現色花，染色溫度最高控制在90℃ ，一般保溫染色40 min后再加入1 mL/L醋酸，使染浴呈弱酸性；繼續染色15～20 min，讓染料充分吸收。必須指出的是，金屬絡合染料中所含的金屬離子，如Cr、Cu、Ni、Co等，因環保法規限量，都不同程度地受到使用限制，因此在實踐中應盡可能不用或少用。若一定要使用，上染率也應達到93%以上，特別是出口產品小樣或中樣染色后要先檢測金屬離子是否超標，尤其是鉻離子一定要嚴格控制小于1 mg/kg。
另外，中性染料中名稱帶"艷"字者，如艷藍GL等，則不屬金屬絡合染料。它們是從毛用酸性染料中挑選出來的，僅供色譜配套增艷之用，所以在應用性能上與金屬絡合染料稍有不同。
⑥ 分散染料是疏水性染料，很容易上染維綸。最適宜的是單偶氮低、中溫型染料，95℃染色，且毋需添加載體促染。
⑦ 堿性染料(陽荷性)與維綸中的末端羧基，能形成鹽式結合。實踐證明，堿性染料染維綸，不僅顏色鮮艷，而且無“白芯”現象。可用于套色，也可與其它染料拼混使用。
維綸的應用
維綸的柔軟及保暖性好，它的相對密度比棉花要小，因此與棉花相同重量的維綸能織出更多的衣料。它的熱傳導率低，因而保暖性好。維綸的耐磨性和強度也比棉花要好，因此維綸在很多方面可以與棉混紡以節省棉花。維綸主要用于制作外衣、棉毛衫褲、運動衫等針織物，還可用于帆布、漁網、外科手術縫線、自行車輪胎簾子線、過濾材料等。
維綸面料主要品種有
1)維/粘華達呢
又稱維/粘東風呢，是采用50%的維綸與50%的毛型粘纖混紡成紗。經2/2斜紋變化組織織成，具有正反面相同，質地厚實緊密、堅韌、耐穿、，似毛華達呢的特征但比毛織品光澤要好，適合做外套
2)維/粘凡立丁
采用維綸與毛型粘膠進行平紋織造，得到的凡立丁風格織物，通常用維綸/人造毛比例為70/30或50/50織造，具有織品厚實耐穿或緊密輕薄的特征，缺點是縮水率大，耐熱性差，。多用作夏季中低檔服裝。
維綸水泥電纜管
維綸水泥電纜管作為新一代的高科技管材被應用的領域其實并不是很多，但是其適應性很強，典型的應用區域主要有五類：(1)城市電網建設和改造工程。(2)城市市政改造工程。(3)民航機場工程建設。(4)工業園區、小區工程建設。(5)交通路橋工程建設。
在一些國家級的建筑鋪設中維綸水泥電纜管已經成為領頭羊，維綸水泥電纜管淘汰了傳統的水泥保護管，加入了保護性更強的維綸，這二種融合之后能使電纜的保護更加的良好
水溶性維綸長絲廣受青睞 維綸纖維是一種很有價值的功能性差別化纖維，而水溶性維綸纖維是維綸的特色品種，分長絲和短纖兩大類，其中水溶性維長絲更是理想的水溶性纖維。水溶性維長絲不僅具有理想的水溶溫度和強伸度可有0一100℃水溶性溫度，還有良好的耐酸堿、耐干熱性能，溶于水后無味，無毒，水溶液呈無色透明狀在較短時間內能自然生物降解
來源：百度文庫、色尚坊布博士
