化纖絲的回彈性，是指樣絲加一定負荷，拉伸到一定長度后，保持一定時間，釋去負荷，在短時間內(3min)，形變立即回復的能力衡量化纖絲回彈性，一般用回彈率表示。目前有兩種方法，一種是定負荷回彈率，另一種是定伸長回彈率。

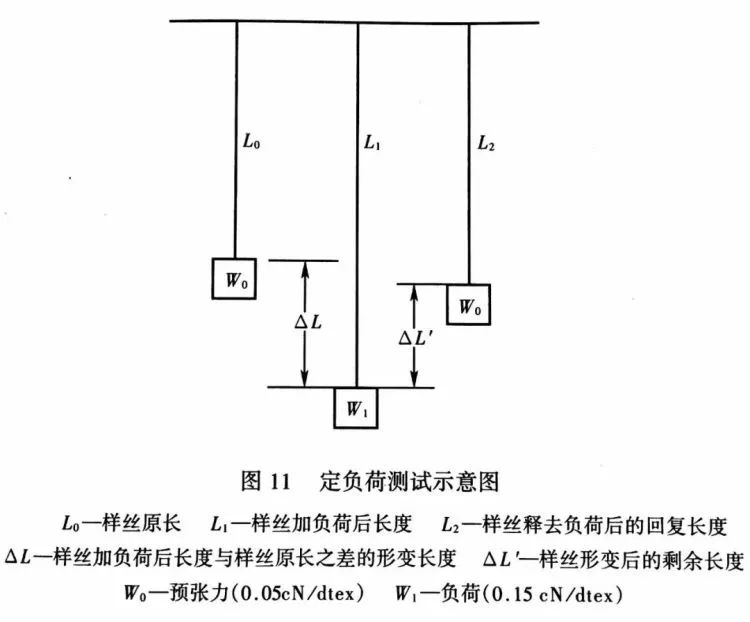

(1)定負荷回彈率：此法一般是織廠土辦法，方法簡便，測定數值僅做相對比較(圖11)。取一根樣絲，上端固定做好標記，下端加預張力0.05cN/dtex，保持絲條挺直，然后由上端標記處向下50cm處做好標記，再加一定負荷0.15cN/dtex，保持一定時間(3～5min)，然后除去負荷，使樣絲自然回縮，待30s后，在樣絲下端加上原來的預張力，再測量樣絲回復長度，按下列公式進行計算：
定符合回彈率=▲(L'/L)*100%=(L1-L2)/(L1-L0)*100%
式中:L1——樣絲加負荷后長度;
L2——樣絲釋去負荷后的回復長度
Lo——樣絲原長
▲L'——樣絲形變后的剩余長度
▲L——樣絲加負荷后長度與樣絲原長之差的形變長度。
(2)定伸長回彈率：定伸長回彈率即為試樣定伸長后的長度主回復后的長度之差，對試樣定伸長后的長度與初始長度之差的了分率。
目前較多用定伸長回彈率來測試化纖絲的回彈性能。定伸長巨彈率測試一般在單絲強力機上進行。具體測試方法如下：
取60cm本絲，上端固定在強力機的上夾頭中，下端掛上預張力0.05cN/dtex后，夾緊下夾頭，并在夾頭鉗口處做一標記M,然后以強力機最慢一擋亞度下降，當下夾持器降到使其伸長的原樣絲伸長為3%或5%時，立艮停座下降，并保持1～3min，然后將下夾持器回升到原位，放松下夾持器，待樣絲自然回縮30s后，再在樣絲下端加上原來的預張力，并夾下夾持器，在下夾持器鉗口處再做標記M'，打開下夾持器，測量M與M‘之間的距離，即樣絲的剩余值長度，然后計算：
伸長彈性率=(L1-L2)/(L1-L0)*100%
式中:L0——試樣原夾持長度(上夾持器到下夾持器M標記處之間距離);
L1——試樣按規定伸長率伸長后的長度;
L2——試樣經拉伸后的回復長度(Lo+MM’距離)。
化纖絲的回彈率高低，關系到絲織物的耐穿程度，因為絲織物在日常使用中，經常受到比絲斷裂強度和斷裂伸長率小得多的外力拉伸，而產生伸長變形。
回彈率高的絲，每受外力拉伸一次，其伸長變量很小，伸長變形累積速度就較慢，這樣絲條就能承受多次加負荷、去負荷的反復拉伸、纖維耐疲勞性好，其制成的織物不但彈性挺靠度好，而且堅牢耐穿，反之回彈率低的絲，每拉伸一次，伸長變形大，伸長積累速度就快，當伸長的變形量超過絲的斷裂伸長時，絲就斷裂，由于纖維耐疲勞性差，則制成織物也不經穿、不耐磨。
另外，纖絲的回彈性好壞還直接影響到制成織物的尺寸穩定性和織物折回復性。回彈性好的絲，由于其伸長變形小，織物在使用過程中折保持性也較好。
來源：紡織干貨
