合纖長絲通過變形加工 , 改變了絲的幾何形狀 , 把原來平行 、光滑的復絲加工成具有卷曲蓬松形態 、手感柔軟 , 且能包藏較多空氣的變形絲 。正因為絲的幾何形狀改變 , 所以使用變形絲制成的織物才能有一定伸縮彈性 、膨松性 、保暖性和豐滿性等 。變形絲的卷曲彈性，可使其呈現不同卷曲伸長和卷曲回縮，故又稱為變形絲的卷縮特性。這種卷縮特性是反應變形絲質量的一項重要指標。

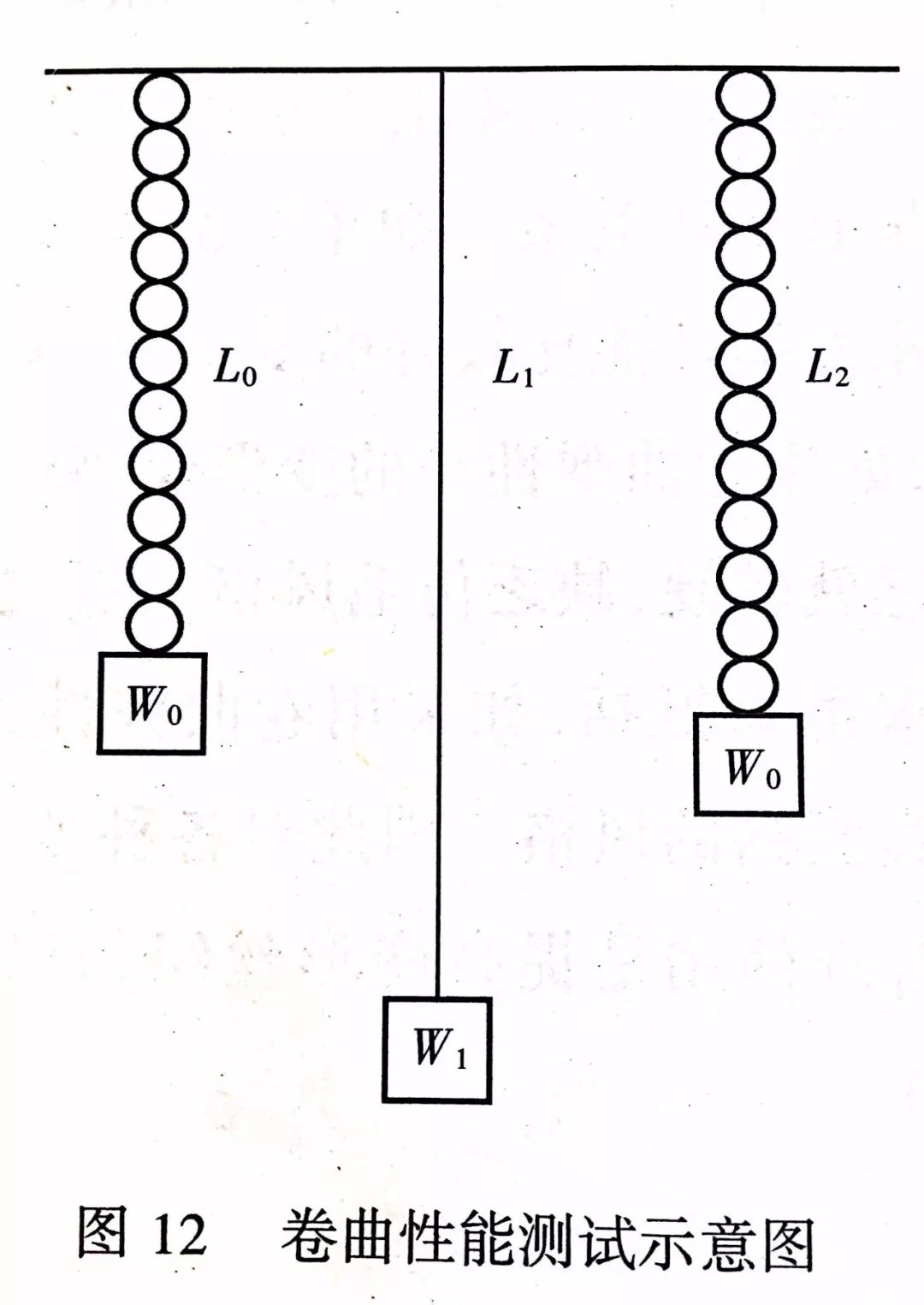

衡量變形絲卷縮性能的兩個指標 (1)卷曲率:它是表示變形絲彈性及卷縮程度的指標。是變形絲加重負荷時的長度與加輕負荷時的初始長度之差對初始長度之比的百分率。 (2)卷曲彈性回復率:它是反映變形絲卷縮穩定性(即卷縮牢度)的指標。卷曲率大,說明變形卷縮程度大,卷曲彈性回復率高,表明變形絲卷曲牢度高,彈性好,制成織物后形變小。 測試變形絲卷縮特性的一種簡便方法介紹如下 (1)取樣絲30~40cm保持自然卷縮狀態,放入溫水箱的格子盤中,然后放入恒溫水浴鍋中處理30min,讓樣絲受熱而自然卷縮。處理溫度,錦綸為60℃,滌綸為90℃,丙綸為70℃。 (2)將溫水處理后的樣絲瀝干水分,放在晾絲架上,自然風干后夾在直立量尺的上端夾持器的零位處,在樣絲下端加輕負荷預張力Wo(0.0018cN/dtex)(圖12),30s后在標尺20cm處的樣絲上做一標記(M)即為測量前長度L0。 (3)在樣絲上,取下輕負荷預張力,換上重負荷W1(0.1cN/dtex),使樣絲卷曲消失而伸直,過30s后,觀察樣絲上(M)點的記號在標尺上的位置，記錄其長度即為卷曲消失后樣絲伸直長度L1。 (4)取下重負荷,使樣絲慢慢回縮,過2min后,仍加上原來輕負荷預張力,30s后觀察(M)點在標尺上位置,記錄其長度L2,即為樣絲回復后的長度。如L2與Lo的長度差異很小,說明變形絲的卷曲彈性回復性能良好。 每批樣絲需多做幾次試驗,然后計算： 卷曲率=(L1-L0)/L0×100% 卷曲彈性回復率=(L1-L2)/(L1-L2×100% 式中:L0——樣絲在輕負荷下的長度(20cm) L1——樣絲在重負荷下卷曲消失而伸直的長度 L2——樣絲在輕負荷下回復后的長度; W0——輕負荷(0.0018cN/dtex); W1——重負荷(0.1cN/dtex)。
變形絲卷縮率的大小和膨松度的高低對織物的工藝設計和產品質量有密切關系。如果產品要求有仿毛風格,在織物設計時,就要選用卷縮性能比較好的變形絲,并要考慮到坯布到成品有一定回縮率,如用卷曲彈性小的變形絲,就不能達到設計回縮要求,這樣織物手感就較硬,缺乏仿毛風格。
反之生產裙、衫衣等的薄型滌綸織物要求滑爽挺括,如果用卷曲彈性大的變形絲,同樣也不能體現織物滑爽挺括的風格。因此對各種變形絲卷縮性能的檢驗、分析、掌握,并合理使用是提高變形絲織物風格和織物質量的一項十分重要的工作。 來源：紡織干貨、色尚坊布博士
